特色
RTA系列凸輪轉台用於複雜工件的高精度、高效率加工，特別適用於航空、汽車、模具製造和其他需要高精密度的應用領域。
RTAD系列作為RTA系列的姊妹作，其擁有兩個傾斜軸上的加工盤面的特點，尤其引人注目，這可以更有效地利用加工時間，提高加工效率。
值得注意的是，RTAD系列的全球首發規格，這意味著它在行業內是一個創新的產品，具有獨特性。擁有雙傾斜軸的設計可以使這種凸輪轉台更適用於一些需要複雜多向度加工的應用，例如複雜曲面零件或特殊形狀的工件。 這種高度的創新和多功能性使RTAD系列凸輪轉台成為機械加工和製造領域中的一個引人注目的選擇，尤其是在需要高效率和高精度的應用中。這有助於提高產品質量，同時縮短加工周期，並增強競爭力。
高精度
高精度的加工能力對於五軸加工至關重要，這有助於實現複雜曲線和曲面的精確加工。
高效率
高效率的五軸凸輪轉台能夠實現快速的定位和旋轉，有助於提高生產效率，減少加工時間。
高剛性
高剛性確保了機械設備的穩定性，這對於五軸加工中的振動控制非常重要。
耐磨耗
耐磨耗的特性意味著RTA系列凸輪轉台在長時間使用中能夠保持高性能，減少零部件的磨損。
零背隙
零背隙設計有助於確保定位的精確性，並消除了不必要的空隙或間隙。
低熱變位
熱變位低有助於確保機械設備在長時間運行中保持穩定性和精確性。
驅動方式
不同於市面上所使用的堝桿堝輪，康普精機第四軸與第五軸皆使用滾齒凸輪來驅動機台運轉。
滾齒凸輪和堝桿堝輪是兩種不同的機械機構，它們在穩定性、剛性和磨損等方面有一些區別：
|
|
滾齒凸輪 | 堝桿堝輪 |
| 穩定性 | 擁有較高的穩定性。由於滾齒的設計，可以提供更 平滑的運動，減少振動和不穩定性。 |
穩定性較差，可能存在一些振動和不確定性，特別在高負載或高速度條件下。 |
|---|---|---|
| 剛性 | 擁有較高的剛性，能夠更好地抵抗外部力和扭矩。 | 相對較柔軟，可能在面對外部力時產生一些變形。 |
| 磨損耗 | 磨損耗相對較低，能夠長時間保持高精度。 | 可能由於接觸表面的摩擦而導致一些磨損，特別是在長時間高頻使用下。 |
| 背隙 | 通常能夠實現零背隙，提供更準確的運動控制。 | 可能存在一些背隙，影響精度和運動的準確性。 |
產業應用
規格表
| 規格 |
RTA 100/125/170 |
|
RTA 200/210/220 |
|
RTAD 170/200/220 |
|
|
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 盤面直徑T | mm |
Ø100/125/170 |
|
Ø200/210/220 |
|
Ø170/200/220 |
|
| ||||
| 中心高度(立式) | mm | 150 | |
150 |
|
150 | ||||||
| 底部到盤面高度(臥式) | mm | 215/240/240 |
|
245 | 240/245/245 | |||||||
| 盤面基準孔 | mm | Ø42H7 |
|
Ø42H7 |
Ø42H7 |
|||||||
| 中心貫穿孔 | mm | Ø40H7 | |
Ø40H7 |
Ø40H7 |
|||||||
| 盤面T型溝 | mm | -/12H7/12H7 |
|
12H7 |
|
12H7 |
|
| ||||
| 基準定位鍵 | mm |
18h7 |
|
18h7 |
|
18h7 |
|
| ||||
| 最小分度單位 | deg. |
°0.001 | °0.001 | °0.001 | ||||||||
| 數值由搭載伺服馬達決定(Motor 3000 min-1)最高轉速 | rpm | 62.5 |
50 | 62.5 | 50 | 75 | 50 | |||||
總減速比 |
1/48 | 1/60 | 1/48 | 1/60 | 1/40 | 1/60 | ||||||
| 分割定位精度 | arc-sec |
20 |
15 | 20 |
15 | 20 | 15 | |||||
| 重覆定位精度 | arc-sec |
8
|
4 | 8 | 4 | 8 |
4 |
|||||
| 迴轉角度 | deg. | Rotating Axis 360 ° | Tilting Axis -90 °~+110 ° |
Rotating Axis 360 °
|
Tilting Axis -90 °~+110 °
| Rotating Axis 360 ° | Tilting Axis -90 °~+180 ° | |||||
| 伺服馬達(客戶自選) | FANUC | αiF 2 βiS 4 |
αiF 4+B βiS 8+B |
αiF 2 βiS 4 |
αiF 4+B βiS 8+B |
αiF 2 βiS 4 |
αiF 4+B βiS 8+B |
|||||
| MITSUBISHI | HG75S | HG104S+B | HG75S | HG104S+B |
HG75S
|
HG104S+B
|
||||||
| SIEMENS | 1FK7034 | 1FK7060+B | 1FK7034 | 1FK7060+B | 1FK7034 | 1FK7060+B | ||||||
| 容許工件載重 | 在水平 |
 |
Kg |
30
|
30 | 30 | ||||||
| 在傾斜 |
|
Kg |
30
|
30 | 30 | |||||||
| 最大容許切削推力(無油壓鎖緊狀態) | 容許軸向負荷 |
|
Kgf |
620
|
620 | 620 | ||||||
| 最大輸出扭矩 |
|
Kgf．m |
22
|
22 | 22 | |||||||
| 容許彎曲扭矩 |
|
Kgf．m |
30
|
30 | 30 | |||||||
| 最大容許轉動慣量 | Kgf．m² | 0.1 | 0.1 | 0.1 | ||||||||
| 製品重量(不含電機) | Kg |
128
|
128 | 128 | ||||||||
Close

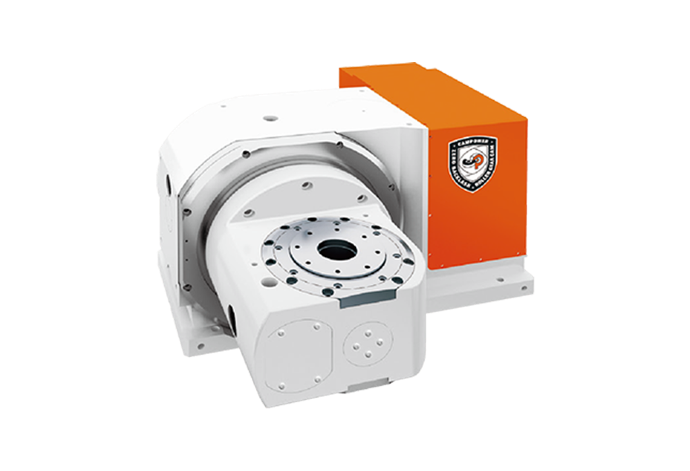

外觀
RTA100
RTA200
RTAD200
